產品概述

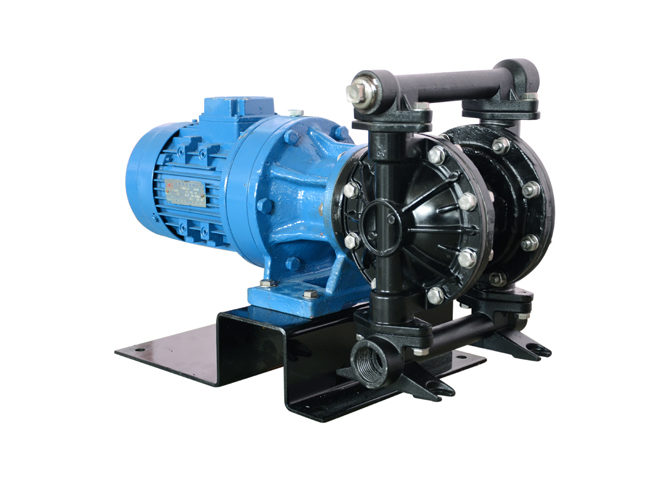

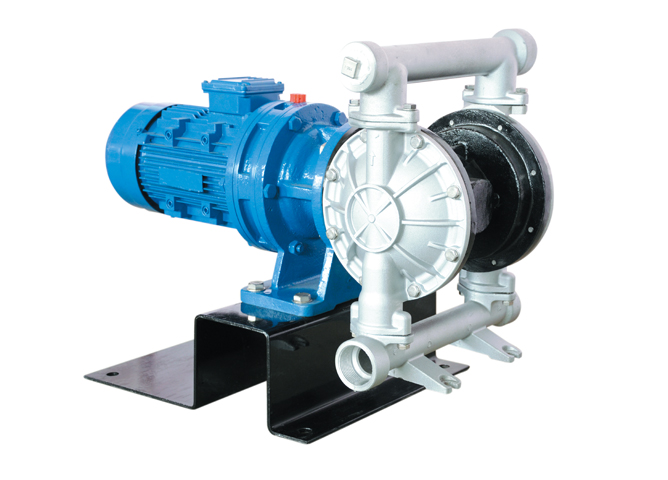

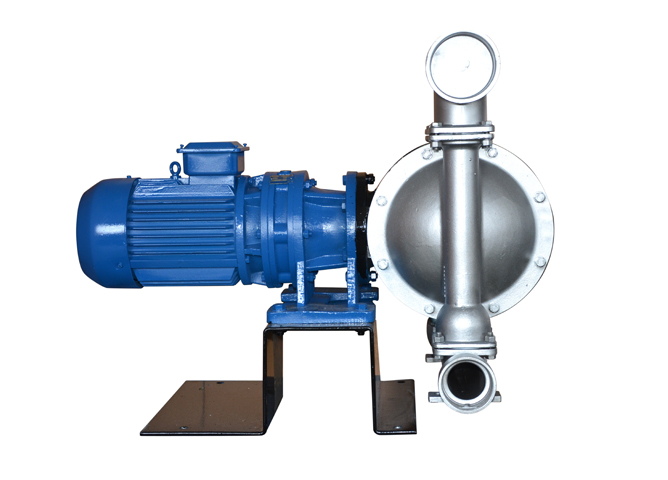

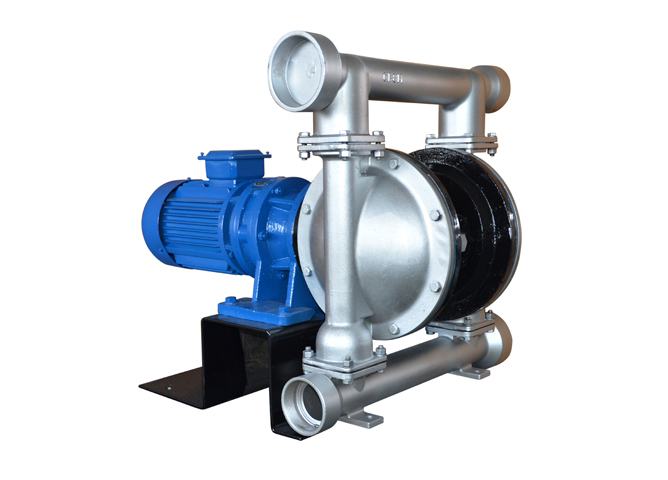

電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，我單位目前生產的電動隔膜泵產品設計均參考美國abel公司樣機，dby型隔膜泵適用于低壓，即出口壓力≤3k9f／cm2的場合。
性能特點
一、不需灌引水，自吸能力達7米以上。
二、通過性能好，直徑在1 0毫米以下的顆粒、泥漿等均可以毫不費力地通過。
三、由于隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，可以滿足不同用戶的要求。
四、泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼、襯膠，電機分為普通式和防爆式兩種。
主要用途
泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花。糖漿
油漆、顏料、膠水、粘合劑、
各種瓦、瓷、磚器及陶瓷釉漿
各種磨料、腐蝕劑、清洗油垢
各種劇毒、易燃、易揮發液體
各種污水、水泥灌漿及灰漿
各種強酸、強堿、強腐蝕液體
各種粘稠漿、乳化液、各種軟膏化裝品
各種固液分離設備的前級送壓裝置
主要技術參數
|
型號 |
流量 m3/h |
揚程 m |
吸程 m |
電機功率 kw |
最大允許通過顆粒直徑mm |
|
dby-10 |
0.5 |
30 |
3 |
0.37 |
1 |
|
dby-15 |
0.75 |
30 |
3 |
0.5 |
1 |
|
dby-25 |
3.5 |
30 |
7 |
1.5 |
2.5 |
|
dby-32 |
4 |
30 |
7 |
1.5 |
3.5 |
|
dby-40 |
4.5 |
30 |
7 |
1.5 |
4.5 |
|
dby-50 |
6.5 |
30 |
7 |
2.2 |
8 |
|
dby-65 |
8 |
30 |
7 |
2.2 |
8 |
|
dby-80 |
16 |
30 |
7 |
4 |
10 |
|
dby-100 |
20 |
30 |
7 |
4 |
10 |
規格一覽表
|
型號 |
入口 |
出口 |
連接方式 |
泵體材質 |
||||||||||
|
inc |
mm |
inc |
mm |
npt |
bspt |
ansi 法蘭 |
din 法蘭 |
鑄鐵 z |
鋁合金 l |
不銹鋼 b |
塑料 en s |
襯膠 zcj |
||
|
dby-10 |
3/8 |
10 |
3/8 |
10 |
● |
● |
- |
- |
● |
● |
● |
- |
- |
|
|
dby-15 |
1/2 |
15 |
1/2 |
15 |
● |
● |
- |
- |
● |
● |
● |
- |
- |
|
|
dby-25 |
1 |
25 |
1 |
25 |
● |
● |
- |
- |
● |
● |
● |
- |
● |
|
|
dby-40 |
1? |
40 |
1? |
40 |
● |
● |
- |
- |
● |
● |
● |
- |
● |
|
|
dby-50 |
2 |
50 |
2 |
50 |
● |
● |
● |
● |
● |
● |
● |
- |
● |
|
|
dby-65 |
3 |
80 |
3 |
80 |
● |
● |
● |
● |
● |
● |
● |
- |
● |
|
主要外型尺寸
|
型號 |
a |
b |
d |
n-φd |
l |
h1 |
h2 |
|
dby-10 |
456 |
342 |
190 |
4-φ16 |
650 |
370 |
50 |
|
dby-15 |
456 |
342 |
190 |
4-φ16 |
650 |
370 |
50 |
|
dby-25 |
537 |
455 |
210 |
4-φ16 |
1060 |
480 |
60 |
|
dby-40 |
537 |
455 |
210 |
4-φ16 |
1060 |
480 |
60 |
|
dby-50 |
800 |
380 |
380 |
4-φ18 |
1510 |
700 |
85 |
|
dby-65 |
800 |
380 |
380 |
4-φ18 |
1510 |
700 |
85 |

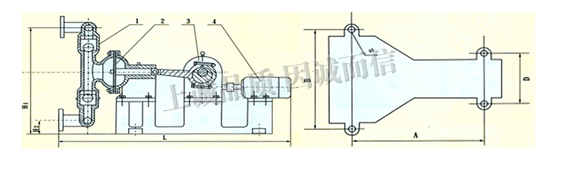

產品結構圖
